リチウムメッキとは何ですか？

リチウムめっきとは、充電中にグラファイト構造への適切なインターカレーションの代わりに、リチウムイオン電池のアノード表面に金属リチウムが堆積することです。{0}}これは、アノードの電気化学電位が金属リチウムの電位以下に低下し、リチウムイオンが本来存在するグラファイト層の間に挿入されるのではなく、金属層を形成するときに発生します。

通常の充電中、リチウムイオンはカソードからアノードに移動し、グラファイトの原子層の間に挿入されます。{0}}これは、飛行機に乗り込み、整然と座席に着席する乗客のようなものだと考えてください。グラファイトアノードは、通常、次のようなリチウム-イオン電池で使用されます。48v電動自転車リチウムバッテリーシステムは、これらのイオンをその面間隔内に収容できる層状構造を持っています。

リチウムメッキは、このインターカレーションプロセスが失敗すると発生します。リチウムイオンはグラファイト構造に入る代わりに、アノードの外表面に蓄積し、金属リチウムに還元されます。アノード電位は金属リチウムの電位以下になり、-リチウム金属に対して実質的に約 0 V-、この望ましくない堆積を引き起こします。

ほとんどのリチウムイオン電池で使用されるグラファイトは、リチウムイオンで完全に飽和すると、金属リチウムに非常に近い電気化学ポテンシャルを持ちます。{0}}この近接性により脆弱性が生じます。インターカレーションが入ってくるイオン束に追いつかない場合、イオンは表面に金属として堆積するしかありません。

パデュー大学の研究者らは、これを、リチウムイオンがアノード表面に蓄積し、さらなるイオンの輸送を制限する金属堆積物を形成すると説明しています。この金属障壁が形成されると、充電時と放電時にリチウムイオンが移動する必要がある経路が遮断され、バッテリーの適切な機能が妨げられます。

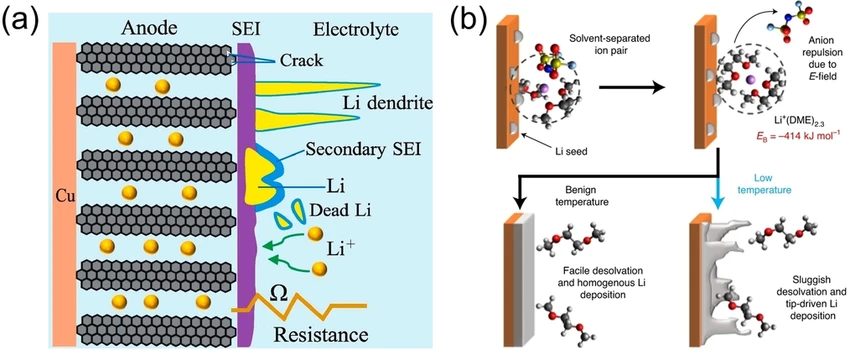

lithium plating

3 つの主なシナリオがリチウムメッキの条件を作り出します。それぞれのシナリオは、リチウムイオンがグラファイトアノードに挿入できる速度に関連しています。

高電流レートでの急速充電

急速充電では、リチウムイオンが挿入できる速度よりも速い速度でアノードに向かって押し出されます。研究によると、充電速度が 2C 以上になると、リチウムメッキが発生する可能性が高くなります。インターカレーションプロセスには最大速度があります-高電流を印加してその速度を超えると、リチウムイオンが表面に列を成して侵入を待ちます。このバックアップにより、セル全体が満充電でない場合でも、アノードの表面が局所的に 100% の充電状態に達し、電位が臨界しきい値を下回ります。

2024 年の研究では、4C で充電したセルでは容量が大幅に低下し、圧縮負荷によって問題が悪化することが判明しました。このような極端な速度では、イオンの流入がグラファイトのイオン受け入れ能力を圧倒し、狭い出入り口にあまりにも多くの人々を集めようとするのと同様です。

低温充電

低温条件では、グラファイト粒子内のリチウムイオンの固体状態の拡散が大幅に遅くなります。- 10 度未満、特に 0 度未満の温度では、イオン移動度が低下するため、インターカレーションの反応速度が遅くなります。十分に寒い場合は、中程度の充電電流でもメッキが発生する可能性があります。

寒冷地に住む電気自動車の所有者は、このことを直接目にしています。バッテリー管理システムは、メッキを防ぐために冬季の充電速度を制限します。ほとんどのリチウムイオン電池の理想的な充電温度は 10 度から 30 度です。- 5 度を下回ると、リスクが急激に高まります。

2018年の研究では、0度で3.5Cの充電中にリチウムメッキが発生することが実証され、充電後の緩和中の特徴的な電圧プラトーによって識別されました。対照的に、同じ細胞は室温ではメッキを示さなかった。

アノードの過充電

容量が許容する以上に多くのリチウムがアノードに強制的に注入されると、メッキが必然的に発生します。電池メーカーは通常、特にこのシナリオを防ぐために、カソードに対してアノードのサイズを大きくします。適切に設計されていれば、通常の動作中にアノードが真の 100% 容量に達することはありません。ただし、製造上の欠陥、バッテリーパックのセルの不均衡、または極端な動作条件により、これらの保護が無効になる可能性があります。

技術的な説明は、平衡状態を超えて電気化学反応を引き起こす過電位の電圧差に焦点を当てています。{0}充電中、いくつかの抵抗により過電圧が生じます。リチウムイオンは電解質を通って移動し、アノードをコーティングする固体電解質界面（SEI）層を通って移動し、最後にグラファイト構造内に拡散します。

これらの過電位の合計がリチウム化グラファイト (Li/Li+ に対して約 0.1V) と金属リチウム (0V) の間の小さな電圧ギャップを超えると、アノード電位はリチウム金属に対して負の領域に入ります。この時点で、熱力学的優先度が変化します。リチウムイオンを金属リチウムに還元することは、インターカレーションと比較してエネルギー的に有利になります。

理想的な条件下では、ギャップはわずか約 100 ～ 200 ミリボルトです。高電流でシステムを押し込んだり、低温でシステムの速度を低下させたりすると、それらの過電圧がその小さなマージンを簡単に埋めてしまいます。 2025 年の最近のモデリング作業では、めっきの開始時間を動作条件および材料特性に関連付ける分析式が開発され、さまざまなシナリオでめっきが開始される時期を予測するのに役立ちます。

不均一な状況は事態をさらに悪化させます。-電極全体の電解液の分布が不均一な場合、-おそらく組み立て圧力やパッケージングの欠陥が原因で-、アノードの一部の領域に電解液が不十分になります。これらの領域では、局所的な電流密度が高く、局所的な充電状態の増加が速くなり、全体的な状態が安全に見えても局所的なめっきが引き起こされます。--

すべてのメッキリチウムが永久的な害を引き起こすわけではありません。充電中に析出する金属リチウムには 2 つの経路が考えられます。

リバーシブルメッキ

メッキされたリチウムの一部は、放電中に剥離するか、充電電流が停止した後にグラファイトに徐々に侵入します。この「リバーシブル」メッキは、バッテリーの使用可能な容量を直ちに減少させるものではありません。中性子回折を使用した研究により、標準電解液中のメッキされたリチウムの最大 70% が、条件によっては放電中に剥がれることがわかりました。

フルオロエチレンカーボネートを電解質に添加すると、この可逆性が大幅に改善されることが示されています。急速充電後の休止段階では、金属リチウムがゆっくりとグラファイトと反応し、遅延したゆっくりとした充電プロセスで層の間に挿入されます。

不可逆めっきと死んだリチウム

問題のある部分は不可逆的なメッキです。いくつかのメカニズムがリチウムを永久に流通から遮断します。メッキされたリチウムは電解液と反応し、寄生反応でリチウムと電解液の両方を消費します。この反応により SEI 層の再成長が強制され、より多くのリチウムと電解質が消費されます。

さらに重要なことに、めっきされたリチウムの苔状の樹枝状構造は機械的に不安定です。放電中に、リチウム樹枝状結晶の上部が壊れ、アノードとの電気的接触が失われる可能性があります。分離されると、これらのフラグメントの周囲に新鮮な SEI が形成されます。 SEI は電気絶縁性であるため、このリチウムは「無効」になり、-それ以上の充放電サイクルには永久に利用できなくなります-。

めっきによる充電サイクルごとに、アクティブなリチウム在庫が徐々に減少します。バッテリーの容量が低下するのは、単に電極間を往復するのに利用できるリチウムが少なくなるためです。高精度の電量分析では、クーロン効率-（放電容量と充電容量の比）の微妙な低下を通じてこれを検出できます。

lithium plating

ひどい場合には、メッキされたリチウムが平らなコーティングとして残らないことがあります。これは、アノード表面から伸びる鋭い針状の枝を持つ樹枝状構造-木-のような構造に成長します。-

これらの樹状突起は、重大な安全上の危険を引き起こします。それらはアノードとカソードの間の薄いポリマーセパレーターを突き破り、内部短絡を引き起こす可能性があります。短絡により、少なくともセルの急速な自己放電が発生し、エネルギーが熱として放出されます。-最悪の場合、熱暴走-が発生し、発熱が加速して火災が発生する可能性があります。

めっきを繰り返すとリスクが増加します。不利な条件での高速充電サイクルごとに、より多くの金属リチウムが追加され、樹枝状結晶がより長く成長します。-これが、電気自動車のバッテリー管理システムが、特に寒い天候や高出力レベルでの充電プロトコルに関して保守的である理由です。

金属リチウムは電解質や水分との反応性も高く、セルが損傷して内容物が露出した場合には火災の危険性が高まります。

バッテリーを開けてもスナップショットしか得られず、金属リチウムの量は常に変化するため、リチウムメッキの検出は困難を伴います。研究者は、さまざまな複雑さと精度を備えたいくつかの非破壊検出技術を開発しました。-

電圧緩和解析

バッテリー管理システムにとって最も実用的な方法は、充電停止後の電圧を監視することです。メッキが発生すると、緩和中に金属リチウムがアノードから剥がれ、特徴的な電圧プラトーが形成されます。これは、電圧曲線の平坦な領域、または電圧の時間微分におけるピークとして現れます。

2024 年の研究では、電圧緩和プロファイルから抽出された特徴と機械学習アルゴリズムを組み合わせて 97% 以上の検出精度を達成しました。この方法が機能するのは、金属リチウムの剥離により、めっき層が消耗されるまで電圧がリチウム金属電位近くに維持され、その後は電圧がより急激に低下するためです。

課題は感度です。電圧緩和では通常、信号が確実に検出できるほどクリアになるまでに、総容量の少なくとも 1% をメッキする必要があります。早期介入の場合、この制限は重要です。

差動電圧解析 (DVA) および増分容量解析 (ICA)

DVA は、dV/dQ 曲線-放電中に容量に応じて電圧がどのように変化するかを調べます。めっきが発生した場合、リチウム金属の剥離とグラファイトの脱インターカレーションの間の遷移領域に追加のピークが現れます。- ICA は dQ/dV 曲線を使用し、充電中のメッキ形成を識別できます。

どちらの方法でも、めっき量に関する半定量的な情報が得られます。{0} 2024年の研究では、DVAはめっきピークの位置を通じて金属リチウムからの放電容量をより直接的に示す一方、ICAのピーク容量は実際の剥離されたリチウムよりも高くなる傾向があり、ある程度の不可逆的な損失を示唆していることが実証されました。

差圧検知

Nature Communications で報告された革新的なアプローチでは、圧力センサーを使用して充電中にリアルタイムでめっきを検出します。{0}}リチウムメッキでは、通常のインターカレーションよりもはるかに厚くなり、圧力が増加します。-同じ容量の場合、潜在的に 7 倍大きくなります。

容量に対する圧力の微分値 (dP/dQ) を監視することにより、システムは、この値が低速での通常充電中に設定されたしきい値を超えたときを検出できます。この方法は、めっきが大幅に成長する前に捕捉することができ、ロードセルのみを必要とするため、バッテリーパックの統合に適しています。

インピーダンス-ベースの方法

電気化学インピーダンス分光法 (EIS) および緩和時間分布 (DRT) 分析により、めっきが発生したときの電荷移動プロセスの変化を特定できます。めっきは電荷分布の状態を変化させ、めっきされたリチウム界面に新しい電荷移動プロセスを作成します。

これらの方法は実験室研究にとって非常に有益ですが、特殊な機器と専門知識が必要なため、商用バッテリー管理システムでの使用は制限されます。

新しい技術

超音波分光法は、バッテリーセルを通る音波伝播の変化を追跡することで、初期段階のめっきを検出できる可能性を示しています。{0} 2025 年の研究では、充電状態の変動による干渉が最小限に抑えられ、めっきを高感度で識別できることが報告されています。--

凝集誘起放出分子を使用した蛍光プローブは、めっきされたリチウムを視覚的に検出できます。{0} 4'-ヒドロキシカルコンがメッキされたリチウムと接触すると、数秒以内に強い黄色の蛍光を発し、メッキの量と分布の半定量分析が可能になります。-

lithium plating

リチウムメッキの影響は、即時の容量損失にとどまらず、バッテリー性能のさまざまな側面に影響を及ぼします。

容量のフェード

めっきの各インスタンスでは、不可逆反応と死んだリチウムの形成を通じてアクティブな在庫からリチウムが除去されます。たとえ 70% が削減されたとしても、残りの 30% は永久的な容量の損失を表します。急速充電サイクル中にメッキを繰り返すと、これが急速に蓄積します。

実験データによると、リチウムメッキが施されたセルは、通常の充電条件下では最小限の劣化と比較して、50～100 サイクル以内に容量の 20-30% が失われる可能性があります。色褪せの速度は、メッキの厳しさ、つまりサイクルごとにどれだけのリチウムが堆積するかによって異なります。

電力能力の低下

メッキされたリチウムと厚い SEI 層により、内部抵抗が増加します。抵抗が高くなると負荷時の電圧降下が大きくなり、バッテリーが供給できる電力が減少します。これは、電気自動車の加速など、高い放電率が必要な用途では特に重要です。

また、金属層はアノード表面の一部をブロックし、電荷の移動に利用できる活性領域を減少させます。これにより、残りの活性領域がより高い電流密度を流すことになり、悪循環で劣化が加速します。

電解質の枯渇

メッキされたリチウムと電解液の反応により、電解液の量が消費されます。電解質はイオンの輸送を促進するため、電解質が枯渇するとセル全体の抵抗が上昇します。たとえ電極材料にまだ容量があるとしても、電解質が不十分であると、最終的にはバッテリー寿命の制限要因になる可能性があります。

リチウムメッキを防止するには、材料、セル設計、充電プロトコルに対処する多面的なアプローチが必要です。{0}

最適化された充電プロトコル

スマート充電アルゴリズムはセルの状態を監視し、めっきしきい値を下回るように電流を動的に調整します。一部のシステムは、広範な実験データに基づいてトレーニングされたニューラルネットワークを使用して、アノード電位をリアルタイムで推定し、精度は 2 ミリボルト以内であると報告されています。-

推定されたアノード電位がリチウムに対して 0V に近づくと、充電電流が自動的に減少します。ある実装では、この適応制御を使用したバッテリーは、標準の定電流充電と比較して、劣化するまでに 2 倍の回数充電できることが実証されました。-。

電気自動車では、寒い状況で充電する前にバッテリーを予熱するのが一般的ですが、時間とエネルギーの消費が増加します。-一部の先進的なシステムでは、30 秒以内にセルを内側から急速に温めることができる内部発熱体を使用しており、メッキなしで -20 度でも急速充電が可能です。

負極材料の改良

グラファイト粒子の表面コーティングは、リチウムイオンの輸送とインターカレーションの反応速度を高めることができます。{0}二酸化チタン (TiO₂)、酸化アルミニウム (Al₂O₃)、酸化チタン-ニオブ (TiNb₂O₇) などの材料は、2024 年の研究で利点が示されています。

これらのコーティングは、電子とイオンの輸送のバランスをとることで機能し、めっきの原因となる局所的な過電圧を低減します。一部の製品では、より高速な充電機能を促進するリチウム-リン化物-ベースの結晶 SEI 層を作成します。

電極が薄くなると、リチウムイオンが粒子内を移動しなければならない拡散距離が減少し、濃度過電圧が減少します。研究により、電極の厚さを 100 μm から 50 μm に薄くすると、体積あたりのエネルギー密度が低下するものの、急速充電耐性が大幅に向上することがわかりました。{3}}

電解質工学

局所的な高濃度電解質（LHCE）により、めっきの可逆性と形態制御が顕著に改善されることが実証されています。{0}これらの配合物は、バルク電解質中の溶媒和性の低い希釈剤を使用しながら、電極界面でリチウムイオンの周囲に濃縮された溶媒和シースを作成します。-

その結果、LiF{0}}が豊富な固体-界面が形成され、より高いクーロン効率（99.9%）とリチウムめっきの可逆性（99.95%）が可能になります。 2024 年の一部の研究では、これらの電解質は 30 度でもパフォーマンスを維持し、寒さの課題に対処できると報告しています。

フルオロエチレンカーボネートやその他の皮膜形成添加剤を追加すると、SEI 層が強化され、めっきや剥離時の体積変化による破壊に対する耐性が高まります。{0}これにより、寄生反応が減少し、めっきされたリチウムの反転率が向上します。

セル製造品質

製造中に均一な圧力分布、正確な電極位置合わせ、一貫した電解質充填を確保することで、めっきが優先的に発生する局所的な弱点を防ぎます。 -電解質の分布が不均一であると、リング{2}}のようなメッキパターンが発生し、電解質が豊富なゾーンに集中的に析出する可能性があります。-

適切なアノードと-のアノード容量比（N/P 比）により、安全マージンが得られます。カソードの容量と比較してアノードのサイズを 10 ～ 20% 大きくすることで、積極的な充電中であってもアノードが最大リチウム化レベルを十分に下回って動作することが保証されます。

部分的に。特に適切に配合された電解質では、メッキされたリチウムの大部分が放電中に剥がれ落ちたり、充電停止後に徐々にアノードに侵入したりする可能性があります。ただし、一部の部分は電解質との反応や電極からの物理的分離によって常に不可逆的になります。研究によると、良好な条件下では 60 ～ 70% の可逆性があり、30 ～ 40% が永久的な容量の損失を引き起こすことを意味します。

これは温度とセルの設計によって異なりますが、従来のセルの場合、室温で 1 ～ 1.5℃ を超えるとめっきのリスクが大幅に増加します。 0度では0.5℃でもメッキが発生する可能性があります。最適化されたアノードと電解質を備えた最新のセルは、室温で 2 ～ 3 ℃ を安全に取り扱うことができる場合があります。バッテリー管理システムは通常、予防措置として充電を 10 度未満 0.5 ～ 1C に制限します。

特殊な機器がなければ、直接検出することは困難です。兆候には、急速充電または寒冷地での使用後の異常な容量低下、充電完了後の通常よりも長い電圧の「ハングタイム」、または電力容量の低下などが含まれます。-デバイスが電圧緩和モニタリングを使用している場合、潜在的なめっきイベントにフラグを立てる可能性があります。{3}インピーダンス分光法または差動電圧解析を使用した専門的なテストにより、最終的な答えが得られます。

中程度のメッキは、即時の安全性の問題ではなく、主にパフォーマンスの低下を引き起こします。めっきが重度に繰り返されると危険性が高まり、セパレータを貫通する樹枝状結晶が形成されます。バッテリー管理システムは、メッキが危険なレベルに達するのを防ぐように設計されていますが、極寒の中での急速充電の繰り返し-など、仕様外での動作-は時間の経過とともにリスクを高めます。

リチウムメッキの現実は、現代のバッテリー技術で必要とされる慎重なバランスを示しています。充電速度を上げすぎると、バッテリーが損傷します。適切な予防措置を講じずに低温条件で使用すると、めっきが発生します。しかし、より高速な充電とより広い動作温度範囲に対する需要は、特に電気自動車において増加し続けています。

検出方法、よりスマートな充電アルゴリズム、改良された材料の最近の進歩により、ユーザーが望むものとバッテリーが安全に提供できるものとの間のギャップが狭まりつつあります。 -99% の精度を達成するリアルタイムのめっき検出と適応型充電プロトコルの組み合わせにより、危険な領域に入ることなくバッテリーが物理的限界にさらに近づくことができるようになりました。

電動自転車、スマートフォン、電気自動車など、リチウム-イオン電池-を扱う人にとって、-リチウムメッキを理解することは、電池がなぜそのように動作するのかを理解するのに役立ちます。これらの電圧制限、充電速度制限、温度警告は確実な電気化学的理由から存在し、バッテリーの寿命を決定するリチウムの在庫を保護します。
